關于GB/T 15560 流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法的標準解讀之附錄內容

GB/T 15560 流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法附錄A-密封接頭

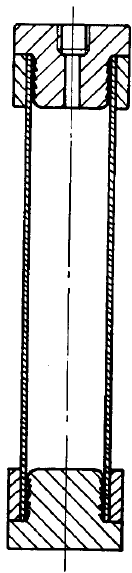

1. 圖A1將接頭硬性連接到試樣上，下端接頭的重量由試樣攜帶，并承受反壓力。該類型接頭適用于管徑圓度較好的硬管做管材耐藥爆破試驗。例如PVC,PP等管材。



       （圖A1）           （圖A2）           （圖A3）

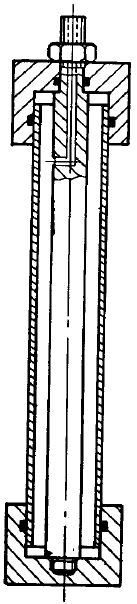

2.圖A2將帶有環型密封圈的密封接頭安裝在試樣的外表面。通過試樣內部的一個金屬桿與另一端的密封接頭相連接。試樣能夠在兩個接頭之間做一定量的縱向移動，壓力通過金屬桿空心一端施加到試樣上。該類型接頭適用于管徑圓度較好的硬管。例如PVC, PP和雙壁波紋管等。對于波紋管密封圈、金屬接頭和試樣的裝配形式見圖A7。

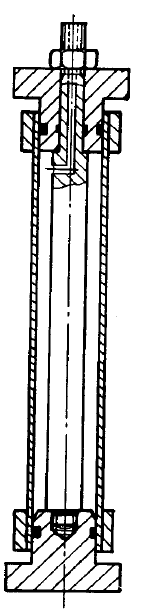

3.圖A3把帶有環型密封圈的密封接頭安裝在試樣的內表面，通過一個金屬桿與另一端的密封接頭

相連接。試樣能在兩個接頭之間做一定量的縱向移動。該類型接頭適用于管徑圓度較好的硬管。例如PVC,PP等管材。

（圖A4）

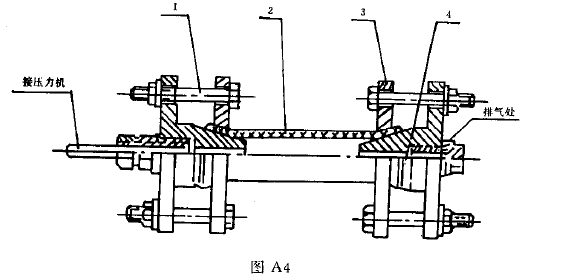

4. 圖A4將試樣兩端分別浸在120℃-130℃的油浴中加熱至軟，然后套上帶斜度堵頭的內法蘭和帶有相同斜度的外法蘭。用螺栓拴住均勻緊固好。依次安裝好另一個密封接頭。試驗壓力通過密封接頭施加到試樣上。該類型接頭適用于厚壁且管徑不圓度較大的硬管和軟管。例如PE,PVC等熱塑性塑料管材。

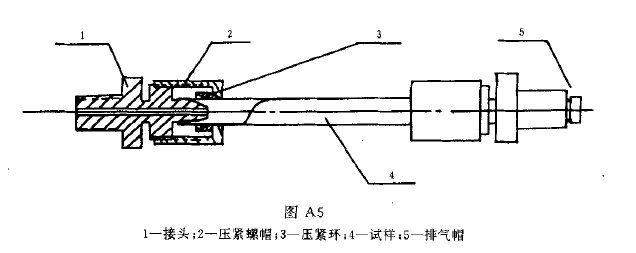

5.圖A5將試樣插套到錐度管堵頭上。并在管子外面套上帶錐度的管套。然后套上螺帽，與堵頭的螺紋相擰緊。試驗壓力從另一接頭加到試樣上。該類型接頭適用于各種塑料軟管。例如軟PVC管、PE管、尼龍管，軟PVC夾網管等。

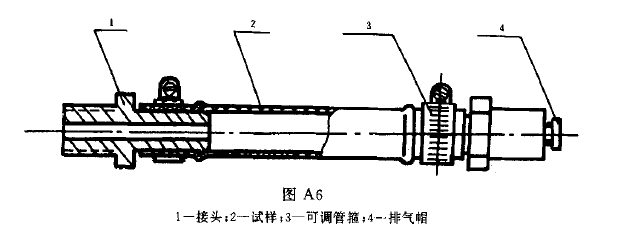

6.圖A6將試樣緊套在管接頭上，套上管箍。然后用電熱吹風器對其表面均勻加熱吹風。使其變軟，同時擰緊管箍。試驗壓力從另一接頭加到試樣上。該類型接頭適用于薄壁PE管，軟PVC管、軟PVC夾網管等。

 附錄B

氣體加壓系統

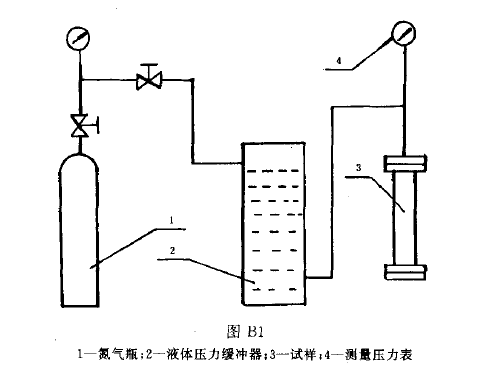

1. 如圖B1所示，利用壓縮空氣，例如氮?dú)鈱?duì)液體壓力緩沖器施加壓力，再通過緩沖器中的壓力液體對試樣加壓.






附加說明:

本標準由中國輕工總會提出。

本標準由全國塑料制品標準化技術委員會歸口。

本標準由大連塑料研究、承德市科標檢測儀器制造有限公司負責起草。

本標準主要起草人孫俊華、王玉煥、黃丹、李玉民、劉輝。
